Co je ovládací panel VFD

Co je ovládací panel frekvenčního meniča?

Někdy je váš pracovní prostor prašný, špinavý, mokrý, vlhký, žíravý nebo horký. V těch drsných prostředích nemůžete jen vystavit vystavené VFD. Potřebujete ovládací panel VFD – kryt, který chrání VFD a další elektrické komponenty.

Na co se používá ovládací panel frekvenčího meniče?

Udržování všech komponent v jednom panelu
Udržování prachu, nečistot a počasí mimo elektrické části
Kompletní řešení řízení motoru (bypass, harmonické filtrování atd.)

Co je obvykle uvnitř ovládacího panelu frekvenčínho meniče?

Existuje mnoho komponent, které můžete umístit do ovládacího panelu VFD. Zde je několik příkladů toho, co můžete najít:

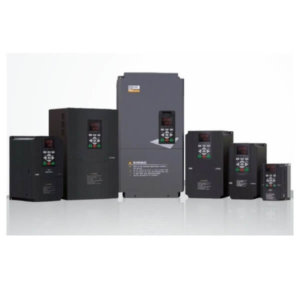

VFD – Hlavní komponenta ovládacího panelu motoru. VFD uvnitř se bude lišit napětím, výkonem, zesilovači plného zatížení (FLA) a dalšími specifikacemi. Někdy můžete najít redundantní VFD instalované v případě selhání VFD.
Lineární reaktory – 3% nebo 5% pro snížení harmonického zkreslení
Harmonické filtry – účinnější způsob, jak snížit harmonické zkreslení
Jistič – chrání elektrický obvod před přetížením nebo zkratem
Bypass – udržuje systém v chodu, i když selže VFD
PLC – programovatelný logický regulátor – pro pokročilejší operace
Modem – pro komunikační účely
AC nebo jiné chladicí jednotky – udržuje panel na určité teplotě v závislosti na okolním prostředí
Softstartér – spouští motor pomalu, ale bez regulace otáček
Přepěťová ochrana – chrání systém před napěťovými špičkami
Více motorů přetížení – volba pro napájení více motorů z jedné VFD, obvykle používané na stěnách ventilátoru
Antikondenzační ohřívač (k dispozici v panelech NEMA 3R) – eliminuje nahromadění rosy uvnitř panelu VFD
Motorové spouštěče – pro běžící motory napříč linkou

Chcete-li vidět vnitřní pohled na panel VFD, přečtěte si náš článek „V panelu VFD“ (již brzy!)

Hodnocení NEMA

Kryt ovládacího panelu je dimenzován pro různé úrovně odporu. Standard byl vytvořen National Electric Manufactures Association (NEMA). Níže uvádíme několik běžných hodnocení:

NEMA 1 – Univerzální použití pro vnitřní použití.
NEMA 3R – odolný vůči povětrnostním vlivům, pro venkovní použití.
NEMA 4 – Vodotěsný, lze zavěsit dolů.
NEMA 4X – vodotěsný, může být zavěšen dolů a je také odolný proti korozi.

Podívejte se na úplný seznam hodnocení NEMA zde

Ovládací panely motoru MDI

Na VFDs.com máme více než 4 000 variant ovládacích panelů motorů, vyráběných společností MDI, které zajistí, že bude vaše práce provedena. MDI v současné době vyrábí 3 řady řídicích panelů motorů: SV1, FF1, F3R; každý má své jedinečné výhody.
